I Pracownia Rysunku Projektowego

dr Michał Bartkowiak, ad

mgr inż. Mateusz Waszak, as

W I Pracowni Rysunku Projektowego nauczamy zasad poprawnej prezentacji technicznej, wcześniej zaprojektowanych przestrzeni.

Na tym etapie drogi twórczej, jasno określamy elementy składowe projektu (materiały, technologie) i nazywamy je fachowym językiem. Podczas zajęć odpowiadamy na szereg pytań technicznych, które nie są rozwiązywane na etapie koncepcyjnym. Zatem rysunek projektowy jawi się jako skuteczne narzędzie służące przekazaniu myśli, założeń projektowych i technologicznych, między architektem- twórcą, a rzemieślnikiem-wykonawcą.

W pierwszym roku studiów stacjonarnych licencjackich tematy pracowni związane są z inwentaryzacją wnętrz oraz mebli. W drugim roku oscylują wokół struktur ścian, stropów, dachów i posadowienia budynków oraz projektu stolarki drzwiowej w kontekście historycznych kamienic. Na studiach niestacjonarnych licencjackich obejmują projekty łazienek i kuchni.

01. Dokumentacja techniczna dotyczy inwentaryzacji wnętrz. Arkusz składa się z rzutu parteru, rzutu piętra wraz z wyposażeniem w skali 1:20, uproszczonych rzutów w skali 1:50 oraz 1:100, przekrojów pionowych w skali 1:20 oraz detali okna w skali 1:10 i 1:2.
Inwentaryzacja wnętrz, Kinga Wujec, I rok, studia stacjonarne
02. Dokumentacja techniczna dotyczy inwentaryzacji wnętrz. Arkusz składa się z rzutu parteru, rzutu piętra wraz z wyposażeniem w skali 1:20, uproszczonych rzutów w skali 1:50 oraz 1:100, przekrojów pionowych w skali 1:20 oraz detali drzwi w skali 1:10 i 1:2.
Inwentaryzacja wnętrz, Julia Bartkowiak, I rok, studia stacjonarne
03. Dokumentacja techniczna dotyczy inwentaryzacji wnętrz. Arkusz składa się z rzutu parteru, rzutu piętra wraz z wyposażeniem w skali 1:20, uproszczonych rzutów w skali 1:50 oraz 1:100, przekrojów pionowych w skali 1:20 oraz detalu okna w skali 1:10.
Inwentaryzacja wnętrz, Kamila Kostuch, I rok, studia stacjonarne

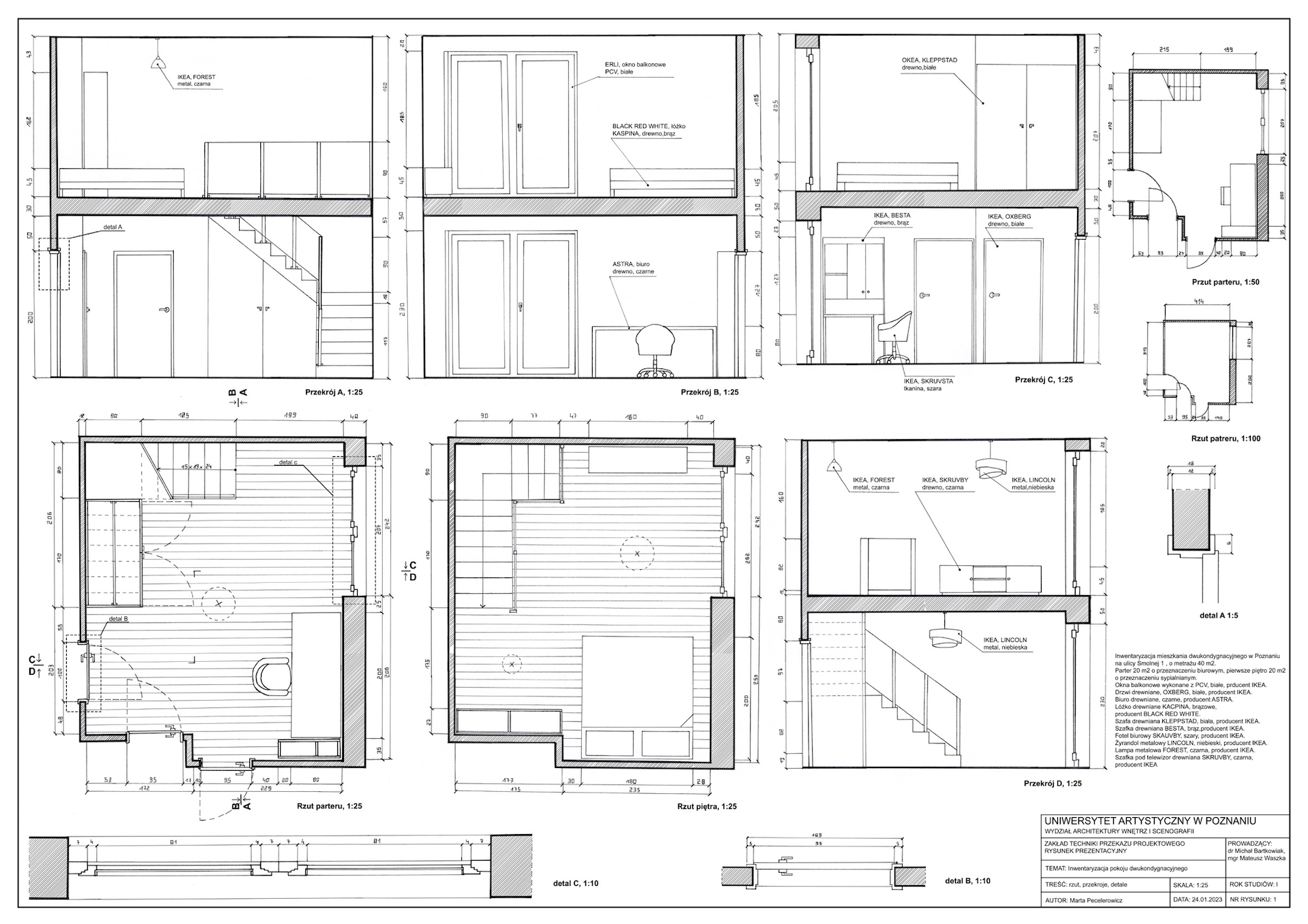

04. Dokumentacja techniczna dotyczy inwentaryzacji wnętrz. Arkusz składa się z rzutu parteru, rzutu piętra wraz z wyposażeniem w skali 1:25, uproszczonych rzutów w skali 1:50 oraz 1:100, przekrojów pionowych w skali 1:20 oraz detali drzwi w skali 1:10 oraz 1:5.
Inwentaryzacja wnętrz, Marta Pecelerowicz, I rok, studia stacjonarne
05. Dokumentacja techniczna dotyczy inwentaryzacji wnętrz. Arkusz składa się z rzutu parteru, rzutu piętra wraz z wyposażeniem w skali 1:20, uproszczonych rzutów w skali 1:50 oraz 1:100, przekrojów pionowych w skali 1:20 oraz detalu okna w skali 1:10.
Inwentaryzacja wnętrz, Laura Stróżyńska, I rok, studia stacjonarne
06. Plansza ukazuje inwentaryzację mebla. Dokumentacja techniczna zawiera widoki i przekroje w skali 1:5 oraz detale wraz z określonymi materiałami w skali 1:2.
Inwentaryzacja mebla, Kinga Wujec, I rok, studia stacjonarne
07. Plansza ukazuje inwentaryzację mebla. Dokumentacja techniczna zawiera widoki i przekroje w skali 1:5 oraz detale wraz z określonymi materiałami w skali 1:2.
Inwentaryzacja mebla, Julia Bartkowiak, I rok, studia stacjonarne
08. Plansza ukazuje inwentaryzację mebla. Dokumentacja techniczna zawiera widoki i przekroje w skali 1:5, detale wraz z określonymi materiałami w skali 1:2 oraz aksonometrię szuflady.
Inwentaryzacja mebla, Kamila Kostuch, I rok, studia stacjonarne
09. Plansza ukazuje inwentaryzację mebla. Dokumentacja techniczna zawiera widoki i przekroje w skali 1:5 oraz detale wraz z określonymi materiałami w skali 1:2.
Inwentaryzacja mebla, Marta Pecelerowicz, I rok, studia stacjonarne
10. Plansza ukazuje inwentaryzację mebla. Dokumentacja techniczna zawiera widoki i przekroje w skali 1:5 oraz detale wraz z określonymi materiałami w skali 1:2.
 Inwentaryzacja mebla, Julia Mielcarek, I rok, studia stacjonarne
11. Plansza ukazuje inwentaryzację mebla. Dokumentacja techniczna zawiera widoki i przekroje w skali 1:5 oraz detale wraz z określonymi materiałami w skali 1:2.
 Inwentaryzacja mebla, Iga Warchałowska, I rok, studia stacjonarne
12. Arkusz z dokumentacją techniczną ukazuje projekt budynku mieszkalnego. Opracowanie zawiera rzuty parteru i piętra wraz z wyposażeniem, przekroje pionowe w skali 1:50, strukturę ścian, stropu, dachu oraz posadowienie budynku w skali 1:10.
Struktura ścian, stropu, dachu oraz posadowienie budynku, Julianna Siedlecka, II rok, studia stacjonarne
12. Plansza zawiera autorskie szkice komplementarne z dokumentacją techniczną, które obrazują strukturę ścian, stropu, dachu oraz posadowienie projektowanego budynku.
Szkice- struktura ścian, stropu, dachu oraz posadowienie budynku, Julianna Siedlecka, II rok, studia stacjonarne
13. Arkusz z dokumentacją techniczną ukazuje projekt budynku mieszkalnego. Opracowanie zawiera rzuty parteru i piętra wraz z wyposażeniem, przekroje pionowe w skali 1:50, strukturę ścian, stropu, dachu oraz posadowienie budynku w skali 1:10.
Struktura ścian, stropu, dachu oraz posadowienie budynku, Julia Kadrzyńska, II rok, studia stacjonarne
14. Arkusz z dokumentacją techniczną ukazuje projekt budynku mieszkalnego. Opracowanie zawiera rzuty parteru i piętra wraz z wyposażeniem, przekroje pionowe w skali 1:50, strukturę ścian, stropu, dachu oraz posadowienie budynku w skali 1:10.
Struktura ścian, stropu, dachu oraz posadowienie budynku, Michalina Niedziela, II rok, studia stacjonarne
15. Arkusz z dokumentacją techniczną ukazuje projekt budynku mieszkalnego. Opracowanie zawiera rzuty parteru i piętra wraz z wyposażeniem, przekroje pionowe w skali 1:50, strukturę ścian, stropu, dachu oraz posadowienie budynku w skali 1:10.
Struktura ścian, stropu, dachu oraz posadowienie budynku, Marcelina Nowaczewska, II rok, studia stacjonarne
16. Arkusz z dokumentacją techniczną ukazuje projekt budynku mieszkalnego. Opracowanie zawiera rzuty parteru i piętra wraz z wyposażeniem, przekroje pionowe w skali 1:50, strukturę ścian, stropu, dachu, posadowienie budynku w skali 1:10 oraz detal okna w skali 1:2.
Struktura ścian, stropu, dachu oraz posadowienie budynku, Julia Rosik, II rok, studia stacjonarne
17. Arkusz z dokumentacją techniczną ukazuje projekt budynku mieszkalnego. Opracowanie zawiera rzuty parteru i piętra wraz z wyposażeniem, przekroje pionowe w skali 1:50, strukturę ścian, stropu, dachu oraz posadowienie budynku w skali 1:10.
Struktura ścian, stropu, dachu oraz posadowienie budynku, Dominika Strzelecka, II rok, studia stacjonarne
17. Plansza zawiera autorskie szkice komplementarne z dokumentacją techniczną, które obrazują strukturę ścian, stropu, dachu oraz posadowienie projektowanego budynku.
Szkice- struktura ścian, stropu, dachu oraz posadowienie budynku, Dominika Strzelecka, II rok, studia stacjonarne
18. Dokumentacja techniczna dotyczy projektu stolarki drzwiowej w kontekście historycznej kamienicy. Arkusz składa się z widoku, przekrojów poziomych oraz pionowych w skali 1:10, detali wraz z określonymi materiałami w skali 1:2 oraz fotografii ukazującej kamienicę.
Projekt drzwi, Julianna Siedlecka, II rok, studia stacjonarne
19. Dokumentacja techniczna dotyczy projektu stolarki drzwiowej w kontekście historycznej kamienicy. Arkusz składa się z widoku, przekrojów poziomych oraz pionowych w skali 1:10, detali wraz z określonymi materiałami w skali 1:2 oraz elewacji ukazującej kamienicę w skali 1:100.
 Projekt drzwi, Michalina Niedziela, II rok, studia stacjonarne
20. Dokumentacja techniczna dotyczy projektu stolarki drzwiowej w kontekście historycznej kamienicy. Arkusz składa się z widoku, przekrojów poziomych oraz pionowych w skali 1:10, detali wraz z określonymi materiałami w skali 1:2 oraz elewacji ukazującej kamienicę w skali 1:100.
Projekt drzwi, Julia Rosik, II rok, studia stacjonarne
21. Arkusz z dokumentacją techniczną ukazuje projekt kuchni. Opracowanie zawiera rzut z układem funkcjonalno- przestrzennym wraz z wyposażeniem, przekroje pionowe w skali 1:25, oraz zestawienie zaprojektowanej zabudowy meblowej wraz z określeniem materiałów.
Projekt kuchni, Kinga Jaźwiec, III rok, studia niestacjonarne
22. Arkusz z dokumentacją techniczną ukazuje projekt kuchni. Opracowanie zawiera rzut z układem funkcjonalno- przestrzennym wraz z wyposażeniem, przekroje pionowe w skali 1:25, oraz zestawienie zaprojektowanej zabudowy meblowej wraz z określeniem materiałów.
Projekt kuchni, Weronika Wawrzyniak, III rok, studia niestacjonarne
23. Arkusz z dokumentacją techniczną ukazuje projekt kuchni. Opracowanie zawiera rzut z układem funkcjonalno- przestrzennym wraz z wyposażeniem, przekroje pionowe w skali 1:25, oraz zestawienie zaprojektowanej zabudowy meblowej wraz z określeniem materiałów.
Projekt kuchni, Magdalena Bobrek- Worchacz, III rok, studia niestacjonarne
24. Arkusz z dokumentacją techniczną ukazuje projekt łazienki. Opracowanie zawiera rzut z układem funkcjonalno- przestrzennym wraz z wyposażeniem, przekroje pionowe w skali 1:25, oraz zestawienie zaprojektowanej zabudowy meblowej wraz z określeniem materiałów.
Projekt łazienki, Magdalena Bobrek- Worchacz, III rok, studia niestacjonarne
25. Arkusz z dokumentacją techniczną ukazuje projekt łazienki. Opracowanie zawiera rzut z układem funkcjonalno- przestrzennym wraz z wyposażeniem, przekroje pionowe w skali 1:25 i 1:50, oraz detal w skali 1:2.
 Projekt łazienki, Aleksandra Matuszak, III rok, studia niestacjonarne
26. Arkusz z dokumentacją techniczną ukazuje projekt salonu pielęgnacji dla psów wraz z wybiegiem i basenem. Opracowanie zawiera rzut z układem funkcjonalno- przestrzennym wraz z wyposażeniem, przekroje pionowe w skali 1:25, oraz elewacje w skali 1:50.
Projekt salonu pielęgnacji dla psów, Weronika Wawrzyniak, III rok, studia niestacjonarne
